Un ascensore dell'involucro è un equipaggiamento cruciale su un impianto di perforazione, che svolge un ruolo fondamentale nel processo di corsa dell'involucro. Come fornitore di impianti di perforazione ben consolidato, sono qui per espandere il modo in cui questa attrezzatura funziona e il suo significato nell'operazione di perforazione complessiva.
Concetto di base di un ascensore dell'involucro
Un ascensore dell'involucro è un dispositivo meccanico progettato per afferrare e sollevare i tubi di involucro durante il processo di installazione del pozzo. I tubi di involucro sono grandi tubi in acciaio di diametro che vengono inseriti in un pozzo perforato. Le loro funzioni primarie includono la protezione del pozzo dalla cavalcatura, l'isolamento di diverse formazioni geologiche e la fornitura di un condotto per il flusso di fluidi durante le fasi di perforazione e produzione.
Componenti strutturali
La struttura di un ascensore dell'involucro è costituita da diverse parti chiave. Il corpo principale è di solito realizzato in acciaio ad alta resistenza per resistere ai carichi pesanti delle corde di involucro. Ci sono due mascelle o segmenti principali che vengono utilizzati per bloccare il tubo di involucro. Queste mascelle sono modellate per adattarsi perfettamente all'involucro, in genere con bordi seghettati per prevenire lo slittamento. Il meccanismo della cerniera consente alle mascelle di aprire e chiudere, consentendo una facile installazione e rimozione del tubo di involucro. Inoltre, ci sono collegamenti e un sistema di bloccaggio che fissano le mascelle in posizione una volta chiuse attorno al tubo.
Meccanismo di lavoro
Preparazione
Prima che possa essere utilizzato l'ascensore di involucro, l'equipaggio di perforazione si assicura che il Wellbore sia preparato per l'installazione dell'involucro. Ciò implica garantire che il pozzo sia stato perforato alla corretta profondità e che sia del diametro corretto. I tubi di involucro vengono inoltre ispezionati per garantire la loro qualità e integrità.
L'ascensore dell'involucro viene quindi selezionato in base alle dimensioni e al peso dei tubi di involucro. Diversi elevatori sono progettati per diversi diametri del tubo e capacità di carico. Una volta scelto l'ascensore appropriato, viene sollevato e posizionato dal sistema di sollevamento dell'impianto di perforazione, che di solito consiste in una torre, un blocco di viaggio e un disegno.
Coinvolgere l'involucro
Le mascelle dell'ascensore di involucro sono aperte e l'estremità superiore di una singola lunghezza del tubo di involucro viene manovrata nello spazio tra le mascelle. L'equipaggio allinea con cura il tubo con il centro dell'ascensore per garantire una distribuzione uniforme del carico. Una volta posizionati correttamente, i meccanismi idraulici o meccanici vengono utilizzati per chiudere le mascelle attorno al tubo di involucro. Mentre le mascelle si chiudono, i bordi seghettati mordono la superficie del tubo, creando una presa ferma.
Sollevamento e abbassamento
Dopo che l'ascensore di involucro ha afferrato saldamente il tubo di involucro, vengono attivati i disegni sull'impianto di perforazione. I cavi sui drawwork sono avvolti o srotolati, causando il blocco di viaggio (a cui è collegato l'ascensore) si muove verso l'alto o verso il basso. Durante il sollevamento, l'ascensore trasferisce il peso del tubo di involucro da terra o il precedente giunto di involucro al sistema di sollevamento. Ciò consente al tubo di essere sollevato da terra e manovrare verso il pozzo.
Quando si abbassano l'involucro nel pozzo, i drawwork sono controllati per rilasciare gradualmente il cavo, abbassando l'ascensore e l'involucro collegato in modo controllato. Quando viene aggiunta ogni nuovo giunto di involucro, viene ripetuto lo stesso processo. Il nuovo giunto viene sollevato, la sua estremità è accuratamente allineata con la parte superiore dell'involucro precedentemente installato, quindi sono collegati utilizzando accoppiamenti filettati.
Controlli di sicurezza e monitoraggio
Durante l'operazione, l'equipaggio monitora costantemente il carico sull'ascensore e la posizione dell'involucro nel pozzo. I dispositivi di sicurezza come sensori di coppia e monitor di carico vengono utilizzati per garantire che l'ascensore non sia sovraccarico. Eventuali segni di slittamento o carico anormale vengono immediatamente affrontati. Se ci sono problemi con la presa dell'ascensore, l'equipaggio può regolare il sistema di bloccaggio o assicurarsi che le mascelle siano completamente coinvolte con il tubo di involucro.
Vantaggi dell'utilizzo di un ascensore dell'involucro
L'uso di un ascensore di involucro offre diversi vantaggi all'operazione di perforazione. In primo luogo, riduce notevolmente il lavoro fisico necessario per sollevare e installare i tubi di involucro. Senza un ascensore, i lavoratori dovrebbero usare metodi pericolosi e di lavoro per gestire i tubi pesanti.
In secondo luogo, migliora la sicurezza. I meccanismi di bloccaggio e la presa sicuri dell'ascensore minimizzano il rischio che il tubo di involucro cade durante il processo di sollevamento e abbassamento. Ciò protegge l'equipaggio da potenziali incidenti e impedisce anche danni al pozzo e al tesso stesso.
Ruolo nel processo di perforazione generale
L'ascensore dell'involucro è un elemento critico per garantire il successo di un progetto di perforazione. Un'adeguata installazione di involucro è essenziale per la stabilità e la funzionalità del pozzo a lungo termine. Facilitando l'installazione regolare ed efficiente di tubi di involucro, l'ascensore aiuta a mantenere l'integrità del pozzo. Questo, a sua volta, è necessario per attività come il completamento, in cui i fluidi vengono spesso iniettati o prodotti dal pozzo.
Compatibilità con diversi tipi di impianti di perforazione
Gli elevatori di involucri sono progettati per essere compatibili con vari tipi di impianti di perforazione e sono un'aggiunta versatile alle operazioni di impianti. Ad esempio, in aimpianto di perforazione, che viene utilizzato per raggiungere grandi profondità, l'ascensore deve essere in grado di gestire le corde di involucro estremamente lunghe e pesanti. Il suo design robusto e l'elevata capacità di carico gli consentono di funzionare in tandem con il potente sistema di sollevamento di Deep - Well Rig.

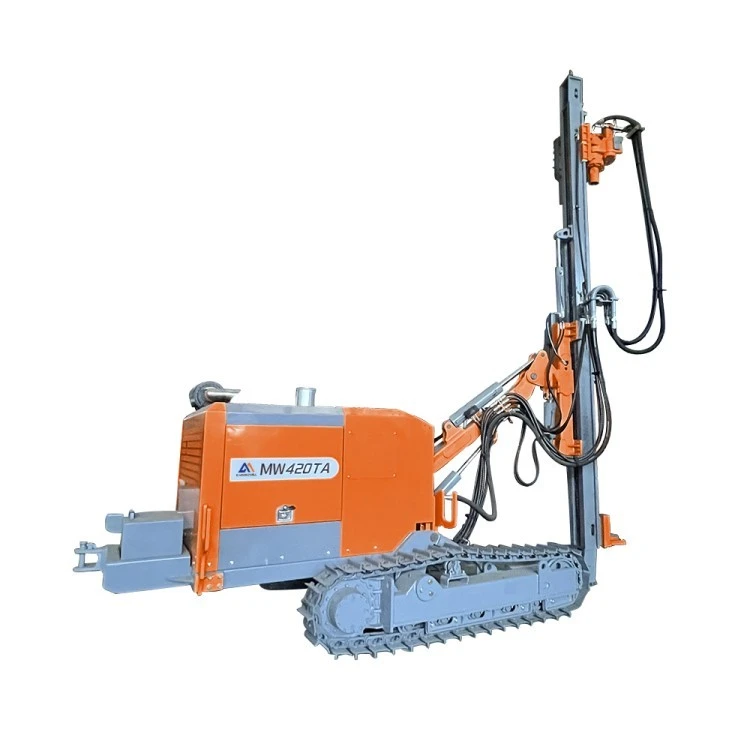

Nel caso di aDTH Drilling RigUtilizzato nelle miniere di fossa aperta o nelle operazioni di perforazione di superficie, l'elevatore di involucro può caricare e scaricare in modo efficiente ed efficiente i tubi di involucro, garantendo rapidi progressi nel processo di perforazione. ILLungo il buco perforazione rigBeneficia anche dell'uso di un ascensore dell'involucro, che semplifica il processo di installazione dell'involucro in applicazioni Hard - Rock e Mining.
Manutenzione e ispezione
Per garantire le prestazioni affidabili dell'ascensore dell'involucro, la manutenzione e l'ispezione regolari sono essenziali. I componenti meccanici, come le mascelle, i collegamenti e il sistema di bloccaggio, sono lubrificati per prevenire la corrosione e garantire un funzionamento regolare. I sistemi idraulici, se presenti, sono controllati per perdite e una pressione adeguata.
Le ispezioni vengono inoltre eseguite per cercare segni di usura. Eventuali parti danneggiate, come mascelle rotte o meccanismi di blocco malfunzionanti, vengono sostituite immediatamente. Mantenendo l'ascensore in buone condizioni, l'equipaggio di perforazione può evitare tempi di inattività inaspettati e garantire la sicurezza dell'involucro: il funzionamento in esecuzione.
Come fornitore di impianti di perforazione di fiducia, offriamo una vasta gamma di elevatori di involucri di alta qualità progettati per soddisfare le diverse esigenze dei nostri clienti. Sia che tu stia lavorando su un piccolo progetto di pozzo d'acqua in scala o un funzionamento di perforazione di petrolio e gas larga, i nostri ascensori sono progettati per prestazioni e durata ottimali.
Se sei interessato a migliorare le tue operazioni di perforazione con i nostri elevatori di involucri di tacca e altre attrezzature per la perforazione, ti invitiamo a contattarci per una consulenza di acquisto. Il nostro team di esperti è pronto a fornirti informazioni dettagliate sui nostri prodotti e aiutarti a selezionare le migliori soluzioni per i tuoi requisiti specifici.
Riferimenti
- API Spec 8C, Specifica per le attrezzature di perforazione e produzione, American Petroleum Institute.
- Bourgoyne, AT, et al. "Ingegneria di perforazione applicata." Society of Petroleum Engineers, 1986.
- Maloney, JT "Manuale di ingegneria di perforazione". Pennwell Books, 2004.
