Facciamo un tuffo nel dettaglio di uno strumento interessante utilizzato sugli impianti di perforazione: la punta conica a rulli. Vengo da un fornitore di impianti di perforazione e ho visto in prima persona come questi pezzi funzionino a meraviglia. Queste punte a cono a rulli sono come gli eroi non celebrati del mondo della perforazione, che svolgono il lavoro sporco di tagliare tutti i tipi di rocce.
Cos'è una punta a cono a rulli?
Prima di tutto, cos'è una punta a cono a rulli? È un tipo di punta da trapano, e ha queste cose a forma di cono sopra. Di solito ci sono due o tre coni, ma a volte puoi trovarne anche quattro. Questi coni sono montati su cuscinetti in modo che possano ruotare liberamente. I coni sono ricoperti di denti, che possono essere realizzati in diversi materiali come acciaio o carburo di tungsteno.
Come funziona?
Le nozioni di base
Quando si avvia un'operazione di perforazione, la punta conica a rullo è fissata all'estremità della batteria di perforazione. La batteria di perforazione è fondamentalmente una lunga serie di tubi che collegano la punta alla piattaforma di perforazione in superficie. L'impianto di perforazione fornisce la potenza per far girare la corda di perforazione e, mentre la corda gira, ruota anche la punta del cono a rulli.
Mentre la punta ruota, i coni su di essa rotolano lungo il fondo del foro. I denti dei coni scavano nella roccia. È come usare una grattugia su un grosso blocco di formaggio, ma invece del formaggio, è duro come i chiodi come roccia.
Frantumazione e cesoiatura
Esistono due modi principali in cui una punta a cono a rulli rompe la roccia: frantumazione e cesoiatura.
Quando il peso viene applicato dalla corda di perforazione alla punta, i denti dei coni premono con forza sulla roccia. Ciò crea molta pressione nei punti in cui i denti toccano la roccia e provoca la rottura e la rottura della roccia in piccoli pezzi. Questa è l'azione di frantumazione.
Allo stesso tempo, mentre i coni rotolano, anche i denti scivolano sulla superficie della roccia. Questo movimento di scorrimento crea una forza di taglio che aiuta a rompere più pezzi di roccia. È una combinazione di queste due azioni - frantumazione e cesoiatura - che consente alla punta conica a rullo di perforare la roccia in modo efficiente.
Azione di getto
Un'altra parte importante del funzionamento di una punta conica a rullo è l'azione del getto. Sulla punta sono presenti ugelli che spruzzano il fluido di perforazione sul fondo del foro. Questo fluido è solitamente una miscela di acqua, fango e altri prodotti chimici.
L'azione del getto ha diversi scopi. Innanzitutto, aiuta a raffreddare la punta. La perforazione genera molto calore e, se la punta diventa troppo calda, può consumarsi rapidamente. Il fluido aiuta anche a pulire il fondo del foro eliminando i detriti rocciosi. Se i residui vengono lasciati sul fondo del foro, possono intralciare la punta e rallentare il processo di perforazione.
Tipi di punte a cono a rulli
Punte per denti in acciaio
Le punte con denti in acciaio sono ottime per le rocce più morbide. I denti di queste punte sono realizzati in acciaio e sono progettati per essere autoaffilanti. Man mano che la punta si consuma, vengono esposti nuovi denti, il che aiuta a mantenere la punta in modo efficace. Queste punte vengono spesso utilizzate nella trivellazione di petrolio e gas quando le formazioni rocciose sono relativamente morbide.
Punte con inserto in carburo di tungsteno (TCI).
Le punte TCI vengono utilizzate per le rocce più dure. Al posto dei denti in acciaio, hanno inserti in carburo di tungsteno. Il carburo di tungsteno è estremamente duro e resistente all'usura, il che rende queste punte perfette per perforare formazioni dure come granito e calcare.
I nostri impianti di perforazione e punte a cono a rulli

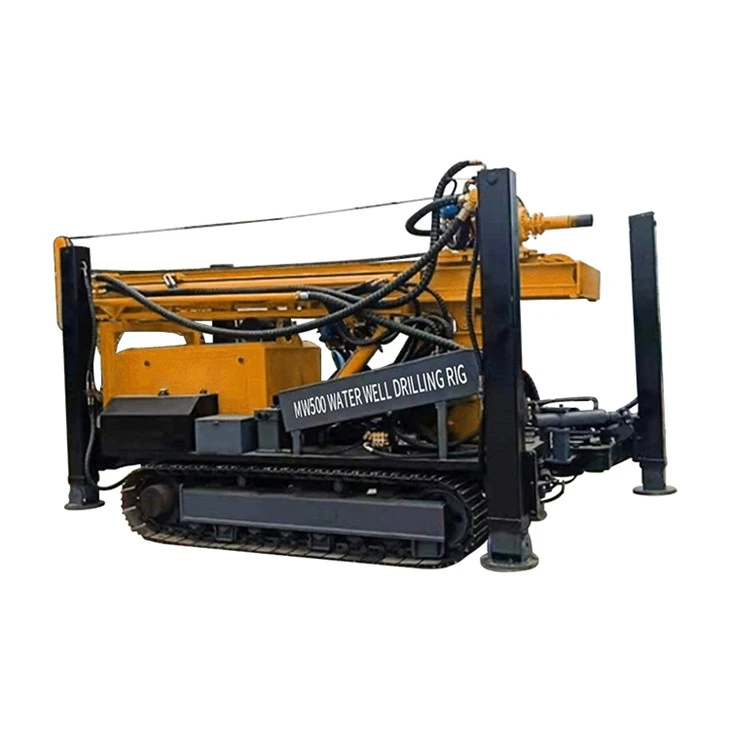

In qualità di fornitore di impianti di perforazione, offriamo una gamma di impianti di perforazione che funzionano perfettamente con le punte a cono a rulli. Ad esempio, il nostroImpianto di perforazione idraulica per pozzi d'acqua cingolatiè un'ottima opzione per la perforazione di pozzi d'acqua. Fornisce la giusta quantità di potenza e coppia per ruotare la batteria di perforazione con una punta conica a rullo, anche in condizioni difficili di terreno e roccia.
NostroMacchina per l'esplorazione geologicaè un altro pezzo di attrezzatura in cui le punte a cono a rulli sono cruciali. Quando si esegue l'esplorazione geologica, è necessario essere in grado di perforare diversi tipi di rocce per ottenere campioni di carotaggio. La punta conica a rulli, con la sua capacità di lavorare in varie formazioni rocciose, è lo strumento ideale per questa macchina.
E poi c'è il nostroGiù l'impianto di perforazione di perforazione del foro. Questo impianto è realizzato per la perforazione profonda e richiede punte da trapano ad alte prestazioni. Le frese coniche a rulli sono all'altezza del compito, poiché mantengono la loro efficienza di taglio anche a grandi profondità.
Fattori che influenzano le prestazioni delle punte a cono a rulli
Tipo di roccia
Come ho detto prima, diversi tipi di rocce richiedono diversi tipi di punte a cono a rullo. Le rocce morbide sono più facili da perforare, quindi puoi utilizzare una punta dentata in acciaio. Le rocce dure, d'altra parte, necessitano di un po' di TCI. Se provi a utilizzare il tipo sbagliato di bit, ti ritroverai con molti problemi. La punta si consumerà rapidamente e l'avanzamento della perforazione sarà molto lento.
Peso sulla punta (WOB)
Il peso sulla punta è fondamentale. Se non applichi abbastanza peso, i denti non saranno in grado di penetrare efficacemente nella roccia. Ma se applichi troppo peso, la punta può sovraccaricarsi e potrebbe danneggiarsi. Devi trovare il giusto equilibrio a seconda del tipo di roccia e della punta che stai utilizzando.
Velocità di rotazione
Anche la velocità con cui ruota la batteria di perforazione influisce sulle prestazioni della punta conica a rulli. Una velocità di rotazione più elevata può aumentare la velocità di perforazione, ma può anche causare una maggiore usura della punta. D’altro canto, una velocità di rotazione inferiore potrebbe ridurre l’usura, ma rallenterà il processo di perforazione. Devi trovare la velocità di rotazione ottimale per ogni lavoro di perforazione.
Perché sceglierci come fornitore di impianti di perforazione?
Comprendiamo l'importanza di avere l'attrezzatura giusta per il lavoro. Le nostre perforatrici sono costruite per durare e sono compatibili con punte a cono a rulli di alta qualità. Che tu stia eseguendo trivellazioni per l'acqua, esplorazioni geologiche o ricerche in profondità per la ricerca di petrolio e gas, abbiamo l'impianto che fa per te.
Se sei interessato ai nostri prodotti, non esitare a contattarci per una discussione dettagliata. Siamo qui per aiutarti a capire quale combinazione di perforatrice e punta a cono a rulli funzionerà meglio per il tuo progetto specifico. Non esitate a contattarci per avviare la conversazione sulle vostre esigenze di perforazione.
Riferimenti
- "Manuale di ingegneria della perforazione"
- "Attrezzature e sistemi per giacimenti petroliferi"
- "Principi di meccanica delle rocce nella perforazione"
