I . Configurazione e origine completa dell'unità
Componenti tecnologici principali
Elemento a vite del compressore (compressione a singolo stadio)
Componenti importati
Sistema di controllo
Accoppiamento
Valvola di caricamento/scarico dell'assunzione, valvola di regolazione, valvola del solenoide
Filtro per aspirazione dell'aria, filtro dell'olio, separatore di aria petrolifera
Tubi flessibili ad alta temperatura
Tutti i componenti di cui sopra, incluso il sistema di controllo e altre parti, sono prodotti da Atlas Copco AirPower in Belgio o OEM prodotto in Europa .
Componenti domestici
Sistema del telaio e degli assi del rimorchio, appositamente progettato per le condizioni della strada cinese
Motore diesel: motore Dongfeng Cummins China Stage IV
Recinto, cotone insonorizzato e deflettori
Serbatoio di conservazione dell'aria e valvola di sicurezza
Ventola di raffreddamento e unità del radiatore
Tubi flessibili e tubi del carburante flessibili a temperatura ambientale
Vari giunti e getti
Filtro diesel
Cambio
Valvola di pressione minima
Sensori e cablaggi correlati
Tra questi, il motore diesel è prodotto dal motore Dongfeng Cummins Co ., Ltd ., mentre altri componenti sono prodotti OEM dai fornitori di Atlas Copco in Wuxi .
Ii . display di controllo principale
Manometro per la pressione di lavoro del compressore
Pulsante di caricamento del compressore
Metro per ore operative cumulative
Luci di allarme e indicatore di guasto
Pulsante Start/Stop e Modulo di controllo
Display del serbatoio del serbatoio del carburante e DEF (urea)
Indicatore del livello dell'olio dell'elemento a vite
Indicatore di intasamento del filtro dell'aria
Iii . principali dispositivi di protezione e funzioni
Protezione automatica di arresto:
Temperatura di uscita del compressore High Alarm Light
PRESSIONE OLINO PRESSIONE ALLA ALLA ALLA ANCHI
Temperatura del liquido di raffreddamento motore Luce d'allarme alta
Luci di allarme a livello di carburante a basso contenuto e DEF
Spegnimento dell'auto-controllo e della rigenerazione del post-trattamento
Sistema di ritmo standard per l'ottimizzazione del risparmio energetico
Iv . documenti e elementi di accompagnamento
Manuale di funzionamento e manutenzione del prodotto
Catalogo dei pezzi di ricambio
Certificati di vaso a pressione e valvole di sicurezza
50- Kit di manutenzione dell'ora

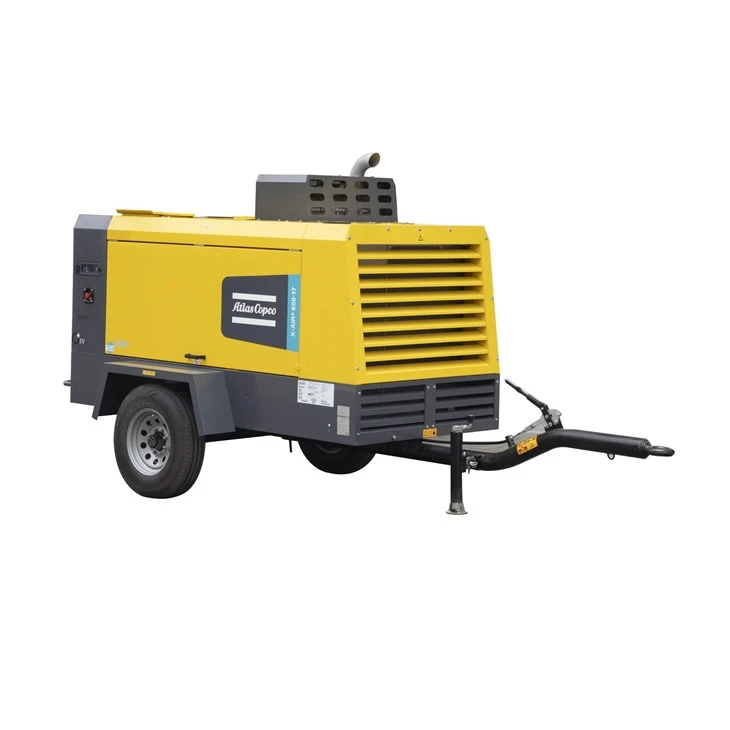

X-AIR 600-17 dettaglio
1. parametri tecnici principali
Forma del compressore d'aria: compressione della vite primaria, raffreddamento dell'aria, trasmissione del motore diesel, funzionamento mobile in campo
|
Parametro tecnico
|
|
X-AIR + 600-17
|
|
Volume del gas nominale FAD
|
Metro cubo/minuto m ³/min
|
17.2-14.3
|
|
Pressione di lavoro
|
Barra a chilogrammo
|
5-17
|
|
Velocità massima del motore (carico completo)
|
RPM (rivoluzioni al minuto)
|
2200-1900
|
|
Volume dell'olio lubrificante a vite
|
Sollevare l
|
42 (quantità di sostituzione per ciclo di manutenzione)
|
|
Volume del serbatoio di accumulo di gas (serbatoio di separazione del petrolio e del gas)
|
Sollevare l
|
76
|
|
Capacità del serbatoio del carburante/serbatoio dell'urea
|
Sollevare l
|
175/-
|
|
Contenuto di olio all'uscita dell'aria compressa
|
ppm
|
<5
|
|
Temperatura di uscita dell'aria compressa (in base alle condizioni di riferimento nominale)
|
Celsius 0 c
|
100
|
|
Condizioni operative di riferimento nominale
|
|
|
|
Pressione assoluta di aspirazione
|
Barra a chilogrammo
|
1
|
|
umidità dell'aria relativa
|
%
|
0
|
|
Temperatura dell'aria di ingresso
|
Celsius 0 c
|
20
|
|
Condizioni di lavoro estreme
|
|
|
|
Pressione di lavoro minima efficace del serbatoio di stoccaggio del gas
|
Barra a chilogrammo
|
4
|
|
Pressione di lavoro massima efficace del serbatoio di stoccaggio del gas (scarico)
|
Barra a chilogrammo
|
18
|
|
temperatura ambiente massima
|
Celsius 0 c
|
50
|
|
Temperatura di inizio minima
|
Celsius 0 c
|
-10/-25 (start a freddo opzionale)
|
|
Più alta quota
|
Mi m
|
3000
|
2. motore diesel
| produttore | Cummins | |
| modello | Standard GIV B5.9CS4 | |
| Potenza di uscita a velocità nominale | Kilowatt KW | 154 |
| Fattore di carico | % | - |
| refrigerante | Refrigerante | |
| Cilindri | Inline 6- motore cilindro | |
| Volume del sistema olio lubrificante | Sollevare l | 16,5 (quantità di sostituzione per ciclo di manutenzione) |
| Capacità del sistema di raffreddamento | Sollevare l | 28 |
3. Dimensioni e peso complessivi
| Lunghezza della macchina intera * Larghezza * Altezza - Tipo di rimorchio (incluso MOP) | Millimetro mm | 4700*1940*2400 |
| Lunghezza della macchina intera * larghezza * altezza - tipo di scatola | Millimetro mm | 2960*1400*2110 |
| Trailer/scatola del peso della macchina per tutta la macchina (peso umido) | Chilogrammo (kg) | 2300/2200 |
| Dimensione della valvola di scarico | Pollice in | 1*G2,1*G3/4 |
