一, che cos'è la perforazione della superficie del martello superiore?
Il perforazione della superficie del martello superiore è una piattaforma di perforazione che fissa il trapano roccioso sulla parte superiore del raggio di propulsione, trasmette l'energia di impatto attraverso l'asta del trapano e collabora con il sistema di rotazione e propulsione per completare il funzionamento della perforazione della superficie. È adatto a formazioni di hard rock e hard rock medio ed è ampiamente utilizzato in:
Costruzione di fori per la maturazione a punta aperta
Scavo di fondazione nella costruzione di strade e ferrovie
Perforazione in fabbriche di pietra e cave
Progetti infrastrutturali su larga scala come le stazioni idroelettriche
2, come funziona il perforazione della superficie del martello superiore
Le esercitazioni di martello migliori lavorano insieme per completare le operazioni di perforazione attraverso tre azioni principali:
Impatto:L'esercitazione rocciosa idraulica nella parte superiore genera una forza di impatto ad alta frequenza, che viene trasmessa alla punta del trapano attraverso la canna del trapano cavo per rompere la roccia.
Rotazione:Lo strumento di perforazione è guidato da un motore rotante indipendente per ruotare per cooperare con l'impatto per formare il taglio.
Propulsione:Il sistema di propulsione applica una pressione stabile verso il basso verso la punta del trapano per garantire una rottura della roccia continua.
Inoltre, la piattaforma di perforazione è dotata di un sistema di rimozione della polvere, un sistema di cambio automatico dell'asta, una cabina operativa, ecc. Per ottenere una maggiore efficienza e sicurezza operativa.
3, componenti principali del perforazione della superficie del martello superiore
Top Hammer
Installato nella parte anteriore del raggio di alimentazione, emette l'energia di impatto ad alta frequenza.
Di solito guidato idraulicamente, la frequenza di impatto può raggiungere 2500-3000 volte/minuto.
Raggio di alimentazione
Utilizzato per supportare e guidare il movimento dello strumento di perforazione e può essere regolato verticalmente o ad angolo.
Sistema dell'asta di perforazione
Utilizzando serie T (come T38, T45, T51) barre esagonali o di perforazione in acciaio rotondo, collegate alla punta del trapano roccioso.
Sistema di alimentazione idraulica
Fornisce forza motrice per esercitazioni rocciose, propulsione, rotazione, crawler, ecc.
Sistema di rimozione della polvere
Rimozione della polvere asciutta o bagnata, riducendo l'inquinamento della polvere e migliorando la sicurezza operativa.
Dispositivo di viaggio
Principalmente tipo crawler, adatto a terreni accidentati; Alcuni modelli sono ruotati.
Sistema operativo
I moderni impianti di perforazione sono dotati di una cabina, interfaccia di controllo LCD e persino controllo remoto wireless o operazione remota.
4, vantaggi e caratteristiche del perforazione della superficie del martello superiore
Velocità di perforazione rapida
Frequenza ad alto impatto e energia concentrata, adatta per la roccia hard.
Alta qualità per perforazione
Diametro stabile del foro e una piccola deflessione, favorevole a un design di esplosione preciso.
Alta efficienza del carburante
Rispetto alle piattaforme di perforazione DTH, è più efficiente nella roccia a medio duro e ha un consumo di energia unitario inferiore.
Alto grado di intelligenza
I moderni impianti di perforazione hanno funzioni come il posizionamento GPS, la registrazione dei dati di perforazione e il sistema di modifica automatica delle aste.
Facile manutenzione
Design modulare, i componenti chiave sono facili da sostituire e mantenere.
5, Top Hammer vs. DTH
| progetto | Top Hammer Pracreging | DHTH Draking |
|---|---|---|
| Formazioni rocciose applicabili | Medio-duro a hard rock | Difficile da rocce molto dura, strati rotti |
| Diametro di perforazione | Apertura da piccola a media (64-127 mm) | Apertura media a grande (90–300 mm) |
| Profondità di perforazione | Moderato (<40 m) | Larger (>100m) |
| Efficienza | Alto (migliore per la roccia medio-farina) | Maggiore (migliore efficienza in hard rock) |
| Consumo di energia/efficienza economica | Basso consumo di energia per unità | Consumo di gas elevato, costo relativamente elevato |
6, conclusione
L'impianto di perforazione della superficie del martello superiore occupa una posizione importante nei settori globali di ingegneria mineraria e di fondazione a causa del suo impatto ad alta frequenza, perforazione efficiente e controllo preciso. È particolarmente adatto per le aree rocciose a medio-duro. Se il progetto richiede una formazione di fori rapidi, una posizione precisa del foro e un rigoroso controllo dei costi, il trapano a martello superiore è senza dubbio la soluzione preferita.
Se hai esigenze specifiche (tipo di roccia, diametro del foro, profondità, scopo), posso aiutarti a raccomandare un modello adatto e fornire supporto ai parametri tecnici.

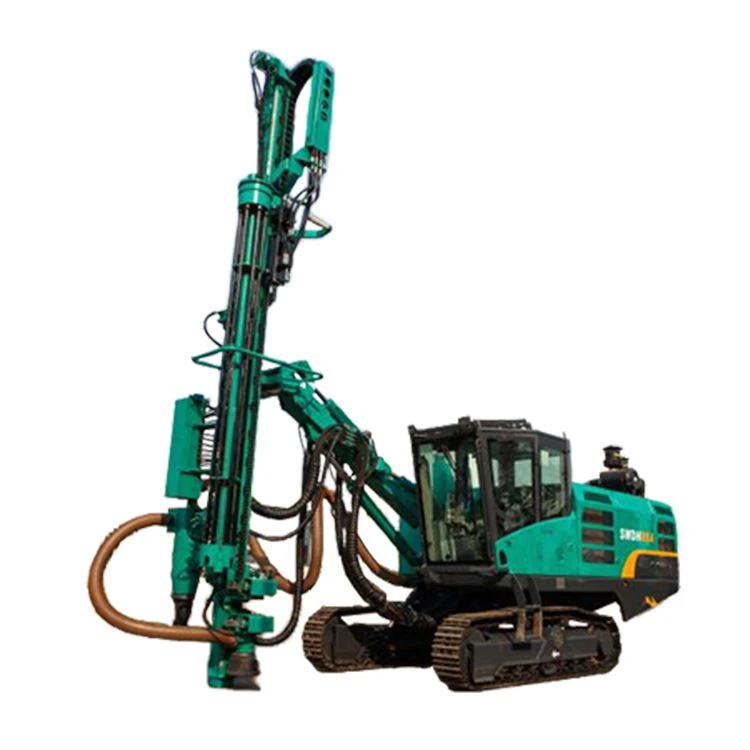

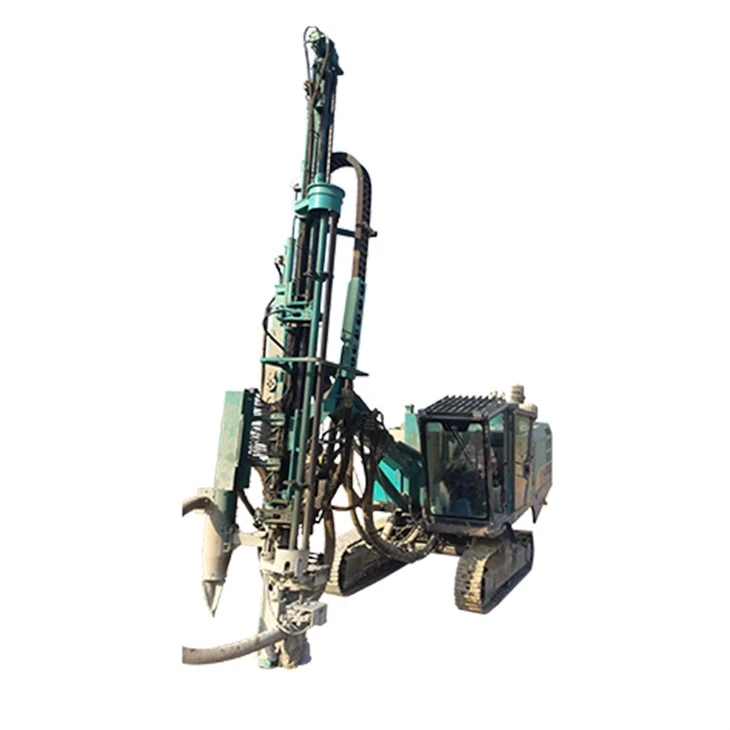

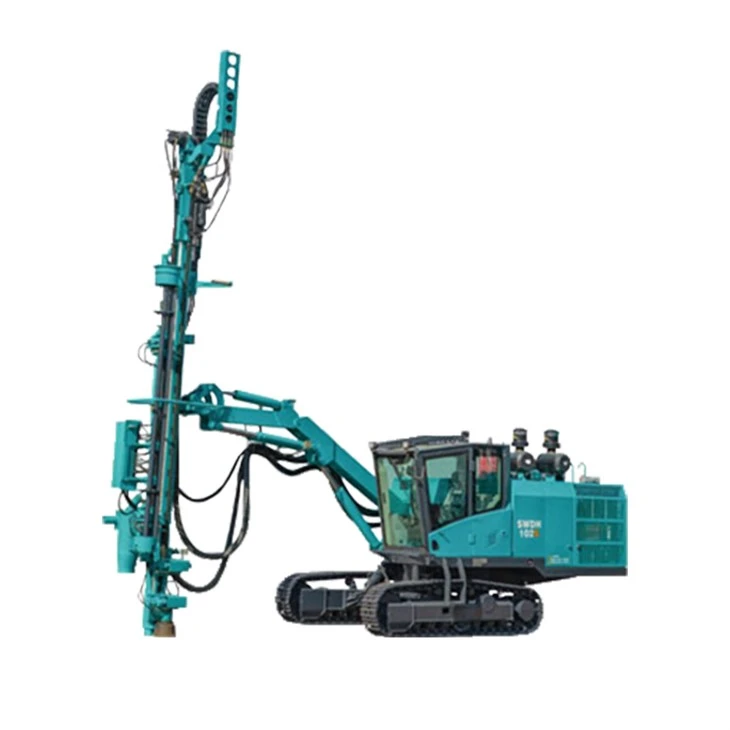

Dettaglio del prodotto
Questa piattaforma per trapano a martello superiore viene dotata di un trapano rocce idraulico avanzato noto per le sue rapide capacità di perforazione, l'efficienza energetica, il movimento adattabile, le solide capacità di arrampicata e la competenza nell'esecuzione di compiti di perforazione su paesaggi intricati.
La potenza di potenza del compressore-motore-aria rocciosa della matrice di perforazione a martello aperta della serie SWDH è ragionevole, il che può ridurre notevolmente il consumo di carburante. Le caratteristiche complete dell'impianto di perforazione idraulica sono:
1. trapano a roccia idraulica ad alta potenza, con grande energia a impatto e funzionalità di contrattacco, riducendo efficacemente il rischio di attacchi di attacco e di risparmio di perforazione;
2. I componenti principali sono marchi di fama internazionale, con buona affidabilità, alta efficienza operativa e basso consumo di energia;
3. Abbinamento del benchmark compressore per compressore per trapano roccioso, modalità doppia operativa economica/potente, ampia adattabilità della roccia e basso costo operativo;
3
5. Idroulica piattaforma di perforazione DTH adotta un braccio di trapano pieghevole per coprire l'area di perforazione contemporaneamente, che è adatto alla perforazione controllata a più angolo e al posizionamento rapido e rapido di perforazione.
6. Utilizzando binari a doppia faccia trainati a freddo per formare travi di propulsione in acciaio strutturale, con alta resistenza e buona precisione guida.
7. Fraco di fori a più angoli, fori di azimut verticali, inclini e orizzontali possono essere perforati.
8. Sistema di controllo inferiore comune intelligente, controllo preciso dell'angolo e della profondità.
9. Pianificazione del percorso, pianificazione della sequenza dei fori, guida grafica, posizionamento rapido.
Applicazione
La perforatura idraulica a impianto può essere utilizzata per la perforazione di rocce in cave, ingegneria civile, ingegneria stradale, miniere a punta aperta e costruzione della stazione idroelettrica.
Spedizione e pagamento
Ogni pezzo di attrezzatura mineraria e impianto di perforazione subisce un rigoroso controllo di sicurezza del carico per garantire la sicurezza del carico nel contenitore.
I nostri metodi di pagamento: carta di credito, L/C, T/T, Western Union, e sosteniamo la spedizione per via aerea e via mare.
|
Parametri tecnici |
SWDH89S |
SWDH102S |
Swdh115f |
|
Parametri di lavoro |
|||
|
Range del foro (mm) |
64-115 |
76-127 |
76-127 |
|
Modello dell'asta di perforazione |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
Lunghezza dell'asta di perforazione (mm) |
3660 |
3660 |
3050 |
|
Profondità di perforazione economica (mm) |
24 |
24 |
21 |
|
Drifter di roccia idraulica |
|||
|
Impact Power (KW) |
14 |
18 |
20 |
|
Coppia di rotazione (NM) |
700 |
1000 |
1300 |
|
Velocità di rotazione (nm) |
0-180 |
0-150 |
0-175 |
|
Motore diesel |
|||
|
Modello |
Cat C7.1 |
Cat C7.1 |
QSB4.5 |
|
Potenza (KW/RPM) |
168/2200 |
168/2200 |
97/2200 |
|
Serbatoio del carburante (L) |
450 |
450 |
300 |
|
Compressore d'aria |
|||
|
Pressione (bar) |
8 |
10 |
/ |
|
FAD (M3/min) |
8 |
10 |
/ |
|
Braccio di perforazione |
|||
|
Tipo |
Braccio pieghevole |
Braccio pieghevole |
Braccio dritto singolo |
|
Angolo di sollevamento (laurea) |
+70~-10 |
+70~-10 |
-30~+45 |
|
Angolo pieghevole (grado) |
65~165 |
65~165 |
/ |
|
Angolo di swing (laurea) |
+20~-30 |
+20~-30 |
+30~-30 |
|
Parte avanzata |
|||
|
Lunghezza avanzata (mm) |
7300 |
7300 |
6700 |
|
Ictus di risarcimento (mm) |
1200 |
1200 |
1200 |
|
Angolo in avanti (laurea) |
140 |
140 |
140 |
|
Flip Angle (Grade) |
-20~90 |
-20~90 |
-20~90 |
|
Max. Velocità anticipata (M/S) |
0.8 |
0.8 |
0.8 |
|
Max. Propulsione (kn) |
25 |
25 |
25 |
|
Capacità di camminata |
|||
|
Max.Walking Speed (km/h) |
4.2 |
4.2 |
4.2 |
|
Max. Trazione (kn) |
100 |
100 |
80 |
|
Gradeabilità (laurea) |
25 gradi |
25 gradi |
25 gradi |
|
Angolo di swing del telaio della traccia (grado) |
-7~+12 |
-7~+12 |
-10~+10 |
|
Autorizzazione a terra del telaio (mm) |
400 |
400 |
400 |
|
Dimensioni |
|||
|
Peso (kg) |
15000 |
15000 |
12000 |
|
Lunghezza*larghezza*altezza (funzionante) (m) |
92x2.6x8.6 |
92x2.6x8.6 |
6.68x2.42x7.98 |
|
Lunghezza*larghezza*altezza (trasporto) (m) |
11.2x2.6x3.5 |
11.2x2.6x3.5 |
8x2.42x3.4 |
