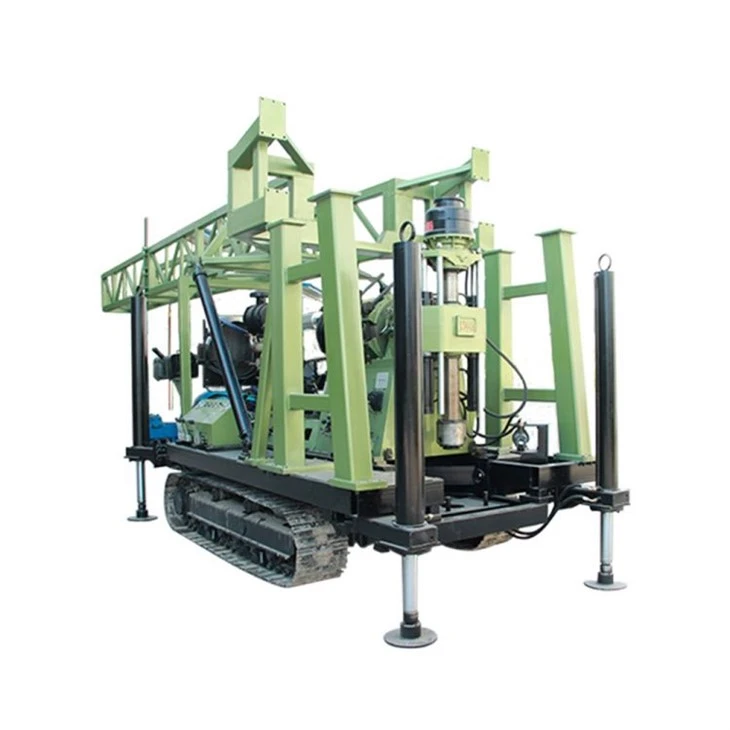

Impianto di carotaggio geologico con cingolato

Impianto di carotaggio geologico con cingolato

XY-44Una piattaforma di perforazione montata su cingoli è un'attrezzatura di carotaggio principalmente per la perforazione di diamanti e carburi, utilizzata principalmente in geologia, metallurgia, carbone, idrologia, ingegneria e altri settori e può essere utilizzata anche per l'esplorazione geologica ingegneristica , estrazione superficiale di petrolio e gas, ventilazione di tunnel minerari, drenaggio, perforazione di pozzi idrologici e costruzione di palificazioni di grande diametro.

Invia la tua richiesta

Scarica

Descrizione

Specifiche

Parametri tecnici		Specificazione dell'asta di perforazione (mm)	Profondità di perforazione (m)
Tubo di perforazione domestico	Tipo di ispessimento interno	42	1400
		50	1000
		60	830
	Il carotaggio della corda	55.5	1250
		71	1000
		89	800
Asta di perforazione DCDMA		Asta di perforazione BQ	1300
		Tubo di perforazione NQ	1000
		Tubo di perforazione HQ	750
		Asta di perforazione PQ	420
	Tipo di ispessimento esterno	60	800
		73	500
		89	300
Angolo di foratura		0 grado -360 grado
Motore	Modello	Energia	Velocità
Motore	Y225S-4	37 kW	1480 giri/min
motore diesel	CA4110	81 kW	2800 giri/min
Giratore
Tipo: macchina di alimentazione idraulica a doppio cilindro di tipo rotativo
Diametro della verticale		φ93 mm
albero attraverso il foro
Velocità del mandrino verticale
Rotazione in avanti (giri/min)		60/90/166/272/379/481/183/296/514/835/1164/1476
Velocità inversa (giri/min)		63/198
Massimo. coppia dell'albero verticale		8000N·m
Corsa verticale		600 mm
Massimo. gravità dell'asse verticale		125KN
Massimo. pressione dell'albero verticale		90KN
Montacarichi
Tipo: trasmissione ad ingranaggi planetari, freno a maniglia
Diametro della fune metallica		φ18,5 mm
Capacità della fune metallica del tamburo		95 m (ferita sette strati)
Massimo. forza di sollevamento della singola corda		45KN
Velocità di sollevamento della fune metallica
Velocità lineare del tamburo (m/s)		0.7-2.68 m/s (dodici gradi)
La frizione
Tipo: frizione a frizione monodisco a secco speciale per automobili
(abbinato al cambio 6T46)
Il sistema idraulico
La pressione del sistema
La pressione nominale		20 MPa
La pressione più alta		25 MPa
Capacità		20 ml/ri
Sezione cremagliera
Tipo: tipo skid (con base scorrevole)
Colpo all'indietro		460 mm
Distanza dei fori		260 mm
Dimensione (LWH)		3550 * 2200 * 3100 millimetri
Peso dell'impianto di perforazione (con motore potente)		6300 kg

Dettaglio del prodotto

Marchio: Miningwell
Quantità minima di ordine: 1 set
Dettagli dell'imballaggio: imballaggio standard per l'esportazione
Tempi di consegna:15-20 giorni
Termini di pagamento:L/C, T/T, Western Union

XY-44Caratteristiche principali della carotatura di roccia cingolata

1. Con più livelli di velocità di rotazione (12 avanti e 2 indietro) e un ragionevole intervallo di velocità di rotazione, coppia a bassa velocità (fino a 8000 Nm), non è adatto solo per la perforazione di leghe e diamanti, ma anche per l'esplorazione geologica ingegneristica , perforazione di pozzi idrologici e costruzione di pali di fondazione.

2. Diametro del foro passante dell'albero verticale (93 mm), alimentazione idraulica a doppio cilindro, corsa lunga (fino a 600 mm), forte adattabilità del processo, particolarmente adatta per la perforazione di carotaggio con funi di aste di perforazione di grande diametro (carico superiore), che favorisce la perforazione migliorare l’efficienza della perforazione.

3. Adozione della trasmissione Tsinghua Wanliyang 6T46, ampiamente abbinata a Foton, JAC, Kaima, Wuzheng e altri modelli di camion. Tecnologia matura, qualità stabile, forte capacità di sovraccarico, stazioni di servizio post-vendita e accessori in tutto il paese.

4. Il mandrino idraulico è dotato di bloccaggio a molla a disco, rilascio del cilindro idraulico, mandrino idraulico di centraggio automatico a tre cavità.

5. La configurazione idraulica incorpora una pompa dell'olio per ingranaggi per la fornitura di olio, garantendo un'installazione semplice, facilità d'uso, consumo energetico minimo, bassa temperatura dell'olio e funzionamento costante. Questo apparecchio è dotato di una pompa dell'olio azionata manualmente; in caso di guasto del motore, la pompa manuale resta utilizzabile per l'estrazione degli strumenti di perforazione nella cavità.

6.Questo motore può essere equipaggiato con il motore ad aspirazione naturale FAW TIANCHAI 4110 (81 kW) o con la variante turbo Guangxi Yuchai 4110 (105 kW).

7. L'impianto di perforazione montato su cingoli ha un baricentro basso, una lunga distanza di spostamento (460 mm), un fissaggio saldo e una perforazione stabile ad alta velocità.

8. Dotato di misuratore antivibrante, utile per il controllo del diametro del foro. Meno maniglie di carico e scarico, trasporto flessibile.

9. Adotta il telaio cingolato e la corsa del cilindro degli stabilizzatori di 1,5 m può essere caricata automaticamente, il che è conveniente per lo spostamento e il trasporto.

Applicazione principale

Impiegate principalmente in campi come la geologia, la metallurgia, il carbone, l'idrologia e l'ingegneria, queste piattaforme di carotaggio sono adatte anche per l'ingegneria geologica, l'esplorazione di petrolio e gas poco profondi, la ventilazione di tunnel minerari, sistemi di drenaggio, la perforazione di pozzi idrologici e la costruzione di grandi pali di fondazione.
