Cos'è un bullone di ancoraggio autoperforante?
A Bullone di ancoraggio autoperforanteè una barra d'acciaio cava filettata che funge sia da asta di perforazione che da asta di ancoraggio. Durante la perforazione, la malta scorre attraverso l'anima cava, legando l'ancoraggio direttamente alla formazione circostante.
Il sistema è ampiamente utilizzato insieme ad attrezzature di perforazione comepiattaforme di perforazione cingolateEcompressori d'aria

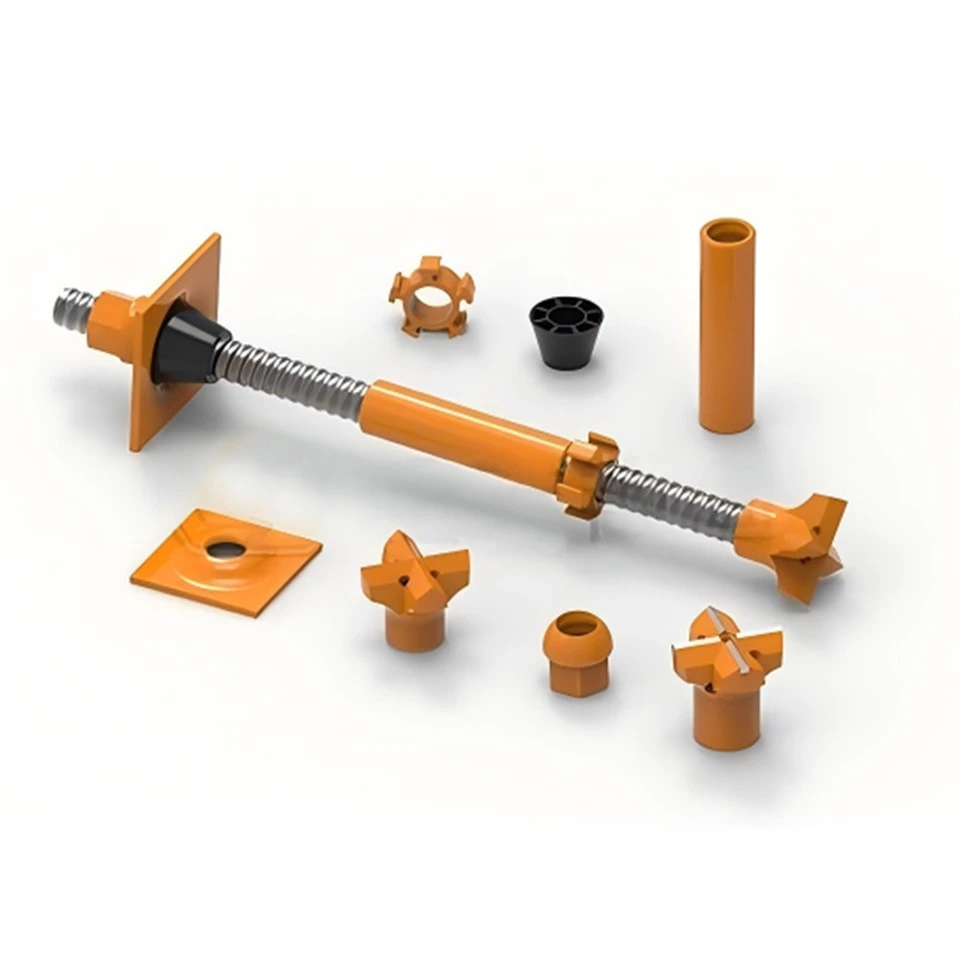

Componenti del sistema di ancoraggio autoperforante
Un sistema SDA completo è composto da:
Barra di ancoraggio cava
Disponibile nelle versioni T30/T40/T45/T52/T73/T76.
Punte da trapano
Condizioni del terreno diverse richiedono punte diverse:
Punte al carburo
Pezzi di argilla
Pezzi incrociati
Pezzi di ali
Accoppiatori e dadi
Utilizzato per l'estensione e il tensionamento della barra.
Piastre portanti
Fornisce supporto in superficie.
Accessori per l'iniezione di malta
Caratteristiche principali del bullone d'ancoraggio autoperforante Dminingwell
① Costruzione in un-fase: nessun involucro richiesto
Questa caratteristica lo rende particolarmente adatto a terreni morbidi o sciolti che crollano facilmente.
② Elevata capacità di carico
Le filettature esterne continue forniscono un'eccellente resistenza alla trazione, soddisfacendo i requisiti di rinforzo delle fondazioni e supporto della roccia.
③ Anima cava per stuccatura
Garantisce un riempimento completo e un'adesione forte.
④ Ampia gamma di punte da trapano
Adatto per sabbia, ghiaia, roccia erosa, roccia fratturata e formazioni miste.
⑤ Protezione anti-corrosione opzionale
Zincatura a caldo
Rivestimento epossidico
Doppia protezione dalla corrosione
Parametri tecnici (modelli di esempio)
1. Barra di ancoraggio cava
| Immagine | Modello | Resistenza alla trazione (kN) | Carico di snervamento (kN) | Allungamento (%) | Note |
|---|---|---|---|---|---|
| (immagine) | HER25N | 200 | 150 | 8 | È possibile personalizzare la filettatura a sinistra-o a destra- |
2. Punte da trapano
| Immagine | Tipo | Modello | Diametro (mm) | Condizioni del terreno adatte |
|---|---|---|---|---|
| (immagine) | Punta a croce in acciaio | HSR25/42 | 42 | Fango, terreno ghiaioso, gesso, calcare, terreno argilloso, riempimento artificiale, cemento debole |
| (immagine) | Punta a croce in carburo | HSR25/42 | 42 | Roccia medio-morbida, ghiaia con ciottoli, roccia fratturata, cemento non armato |
| (immagine) | Punta in acciaio per bottoni | HSR25/42 | 42 | Formazioni rotte, arenaria tenera, calcare, ghiaia, strati di roccia tenera |
| (immagine) | Punta in carburo per bottoni | HSR25/42 | 42 | Roccia tenera-mediamente alterata, strati di ciottoli, tufo, fillite, roccia vulcanica |
3. Noci
| Immagine | Tipo | Modello | Attraverso i piani (mm) | Lunghezza (mm) | Note |
|---|---|---|---|---|---|
| (immagine) | Dado esagonale | HER25-L35 | 41 | 35 | Resistenza-abbinata alla barra di ancoraggio compatibile |
| (immagine) | Dado sferico | HER25-L40.5 | 41 | 40.5 | Resistenza-abbinata alla barra di ancoraggio compatibile |
4. Piastra di ancoraggio
| Immagine | Tipo | Modello | Lunghezza laterale (mm) | Spessore (mm) | Note |
|---|---|---|---|---|---|
| (immagine) | Piatto quadrato | HER25-L150-T6 | 150 | 6 | Dimensioni personalizzate disponibili |
5. Adattatore per punta da trapano
| Immagine | Modello | Barra di ancoraggio compatibile | Punta compatibile | Note |
|---|---|---|---|---|
| (immagine) | SSR25/R32 | R25 | R32 | Consente il collegamento tra le barre di ancoraggio R25 e le punte da trapano R32 più grandi |
6. Altri accessori
| Immagine | Nome dell'accessorio |
|---|---|
| (immagine) | Manicotto guida |
| (immagine) | Adattatore per malta rotante |
| (immagine) | Adattatore per gambo per perforatrice da roccia pneumatica |
| (immagine) | Adattatore per gambo per perforatrice da roccia idraulica |
| (immagine) | Adattatore per gambo per martello DTH |
Applicazioni del bullone d'ancoraggio autoperforante
-
Il sistema è ampiamente utilizzato in:
✔ Gallerie e costruzioni sotterranee
Per il supporto della roccia, il rinforzo della volta e la pre-iniezione.
【: Piattaforma di perforazione per tunnel]✔ Miniere e caverne
Bulloni per il tetto, rinforzo delle pareti laterali.
✔ Stabilizzazione dei pendii e prevenzione delle frane
Funziona efficacemente su terreni sciolti e pendii fratturati.
【 :Piattaforma di perforazione geotecnica】✔ Rinforzo delle fondazioni e micropali
I tirafondi autoperforanti spesso funzionano insieme a:
【 :Piattaforma di perforazione rotativa】
【 :Attrezzatura cingolata idraulica】
Confronto: Bullone SDA vs Ancoraggio Tradizionale
| Metodo Tradizionale | Bullone SDA |
|---|---|
| Necessita di custodia | Nessun involucro richiesto |
| Il pozzo crolla facilmente | Perforazione stabile anche su terreni sciolti |
| Costruzione lenta | Elevata velocità di installazione |
| Processo in più-fasi | Foratura + cementazione + ancoraggio in un-fase |
Come funzionano i bulloni SDA con gli altri prodotti
Per migliorare l’efficienza della perforazione, un sistema SDA è spesso abbinato a:
✔ Compressore d'aria a vite
Fornisce un flusso d'aria continuo ad alta-pressione per la perforazione.
【 :Compressore d'aria a vite mobile】
✔ Martello DTH e punta DTH
Quando si perfora in formazioni geologiche più dure.
【 :Serie martello DTH】

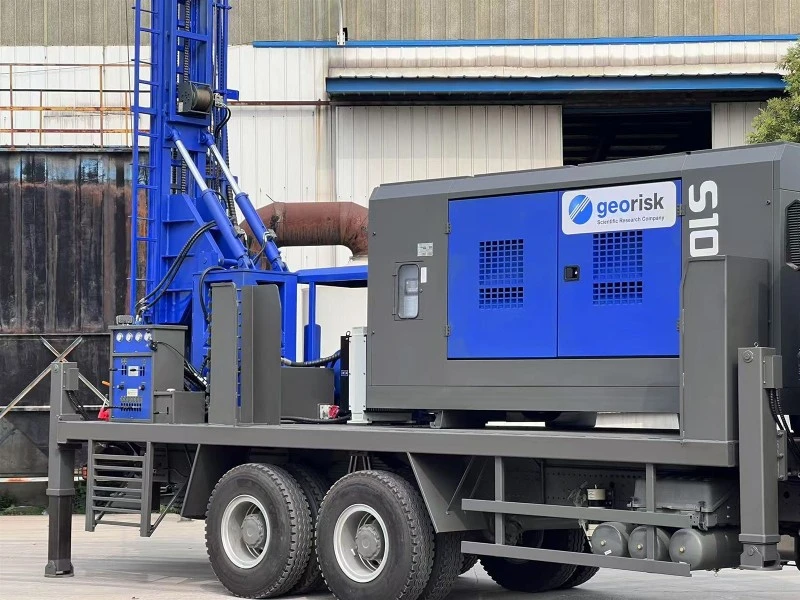

✔ Impianto di perforazione per pozzi d'acqua/impianto di produzione cingolato
Utilizzato per la preparazione del terreno e la perforazione pre-del supporto.
【 :Impianto di trivellazione per pozzi d'acqua】
【 :Piattaforma di perforazione pneumatica cingolata】
Perché scegliere il bullone d'ancoraggio autoperforante Dminingwell?
Barre di ancoraggio in acciaio ad alta resistenza-
Gamma completa da T30 a T76
Produzione certificata CE/ISO-
Lunghezze personalizzate, punte da trapano, rivestimenti e accessori
Ampio inventario e consegna veloce
Forte supporto tecnico ed esperienza di progetto a lungo termine-
与企业品牌类内链自然结合:
【 :A proposito di Dmininbuona fortuna】
Domande frequenti
Q1: I tirafondi autoperforanti possono essere utilizzati in formazioni sabbiose o crollanti?
SÌ. I bulloni SDA sono progettati per terreni deboli, allentati e che crollano dove gli ancoraggi tradizionali falliscono.
Q2: Posso scegliere il mio tipo di punta da trapano?
Ovviamente. Offriamo punte in argilla, punte a croce, punte in metallo duro e punte ad ala a seconda delle condizioni della roccia.
Q3: Fornite sistemi SDA completi?
SÌ. Sono tutti disponibili barre cave, giunti, dadi, piastre, punte e accessori per malta.
Q4: È disponibile un rivestimento anti-corrosione?
Sì, è possibile aggiungere la zincatura a caldo-o il rivestimento epossidico per progetti a lungo-termine.
Q5: I bulloni SDA possono funzionare con le vostre piattaforme di perforazione?
SÌ. I bulloni SDA sono pienamente compatibili con le perforatrici Dminingwell:
